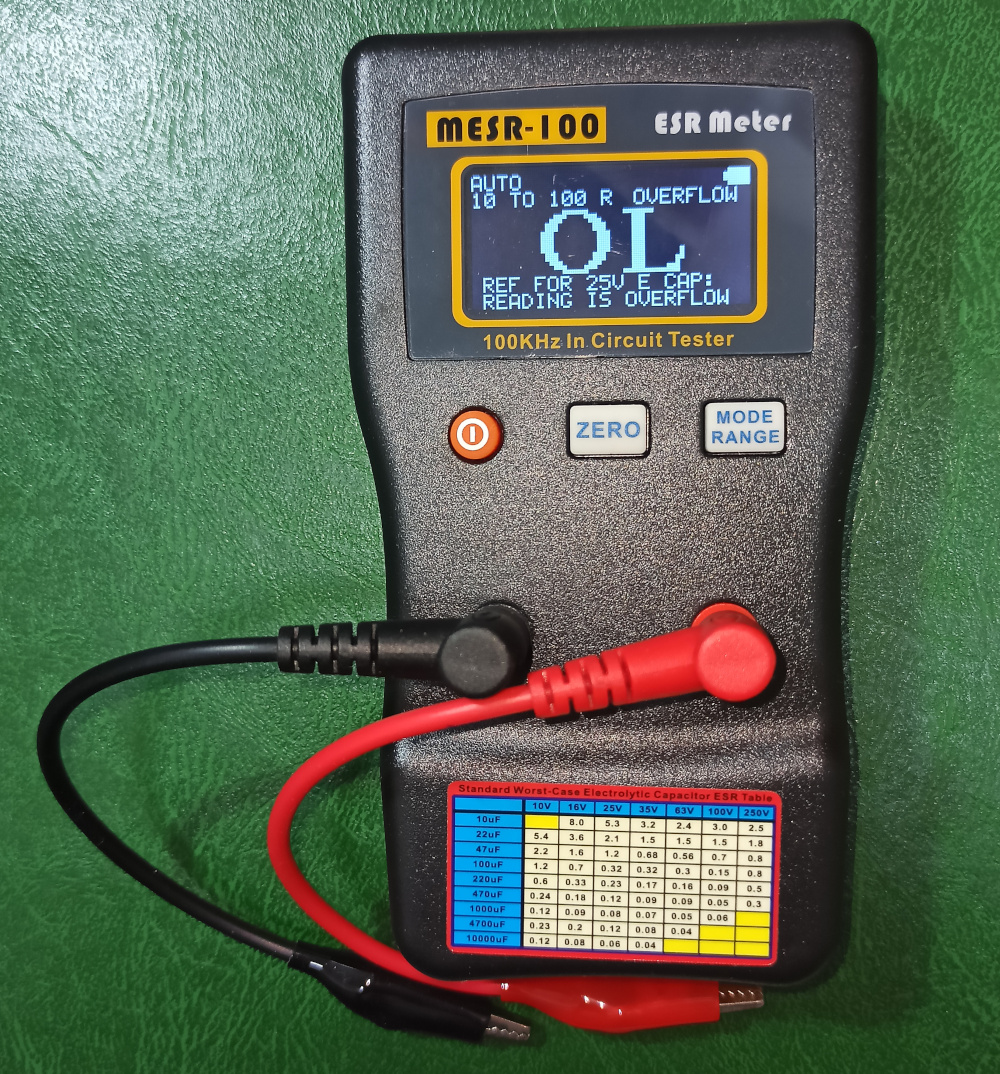

Medidor MERS-100

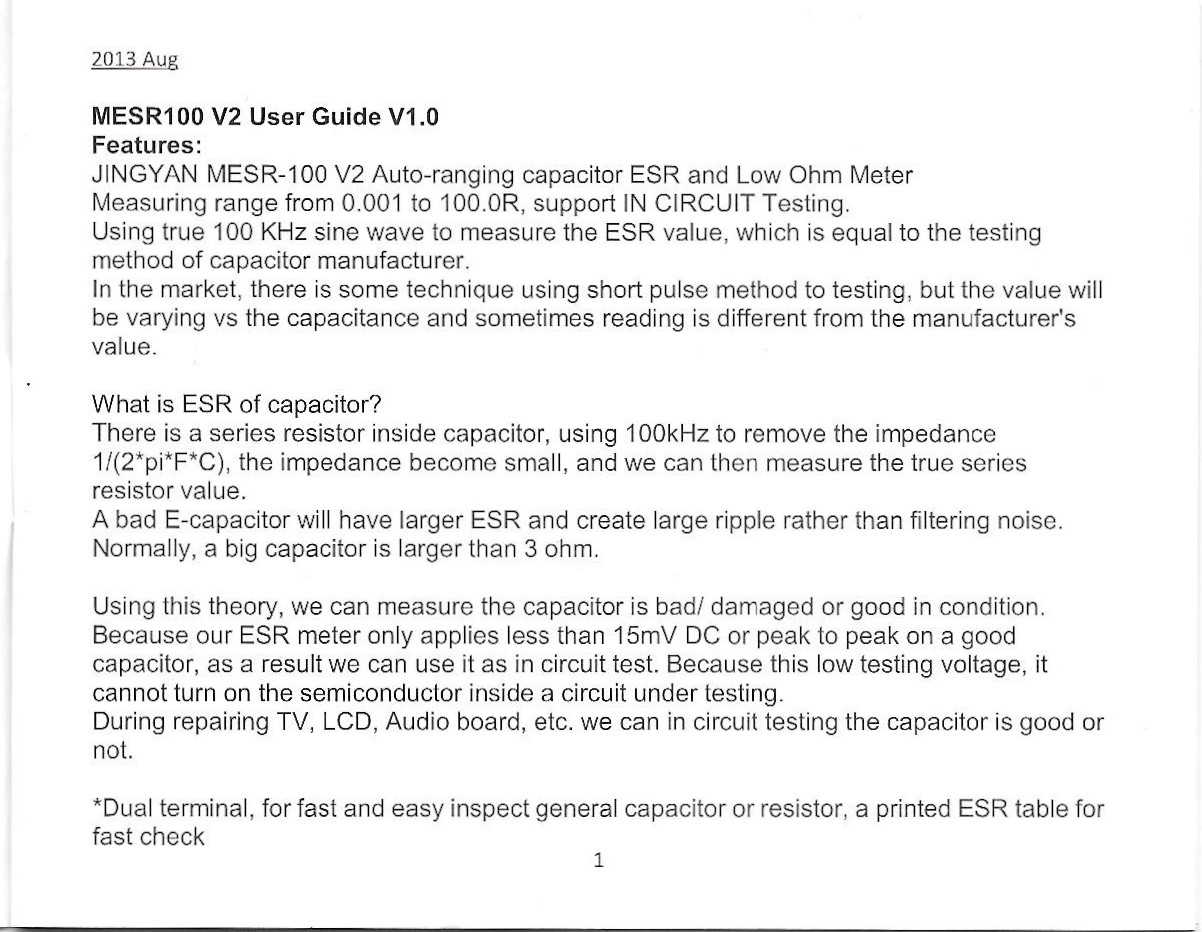

Medidor de Resistencia Serie Equivalente para detectar fallos de condensadores sin desoldarlos del circuito.

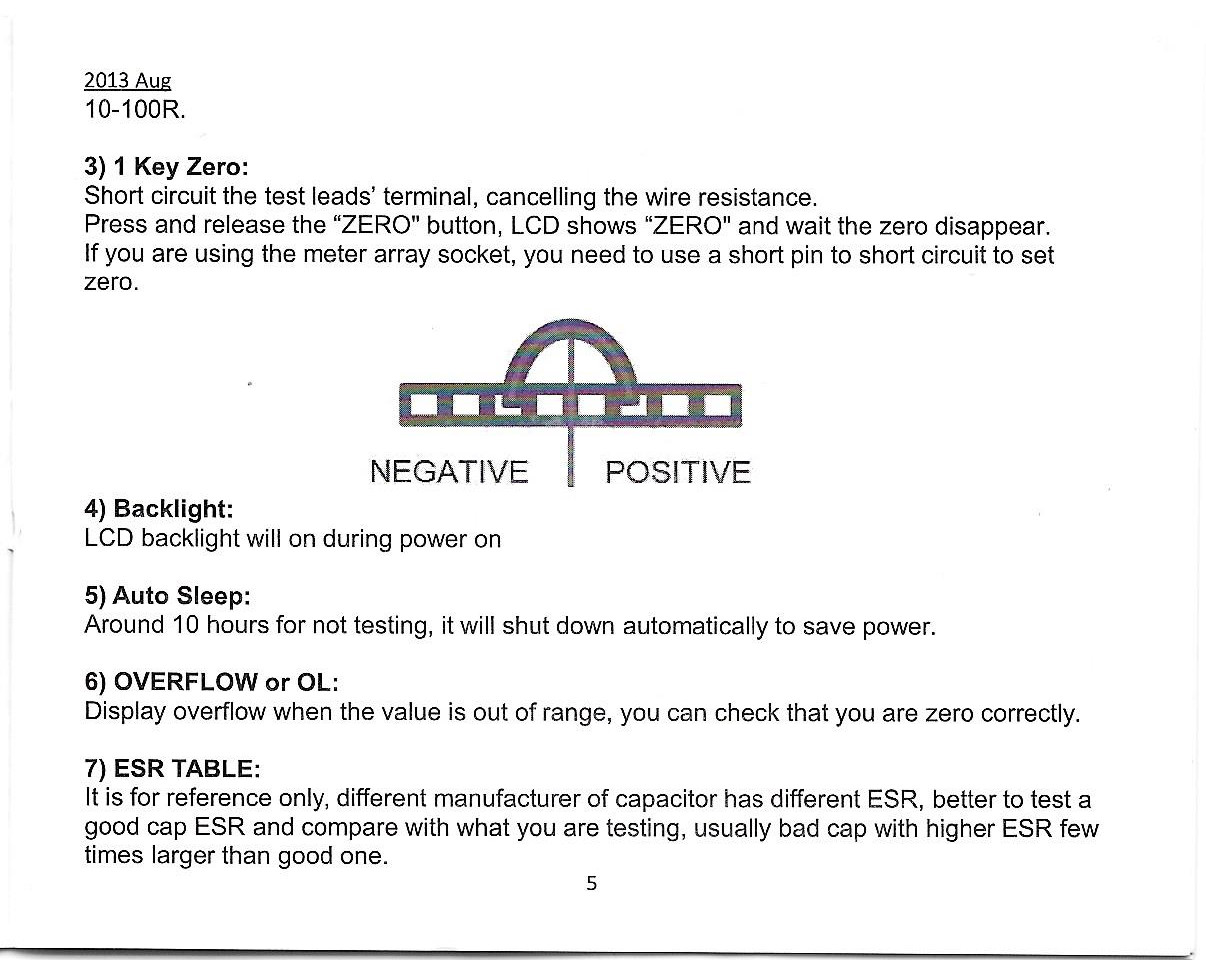

Para calibrarlo, una vez arrancado hay que conectar las pinzas roja y negra y pulsar el botón "ZERO".
El condensador a testear no debería tener mayores valores de resistencia que los indicados en esta tabla según la capacidad y voltaje del condensaor...

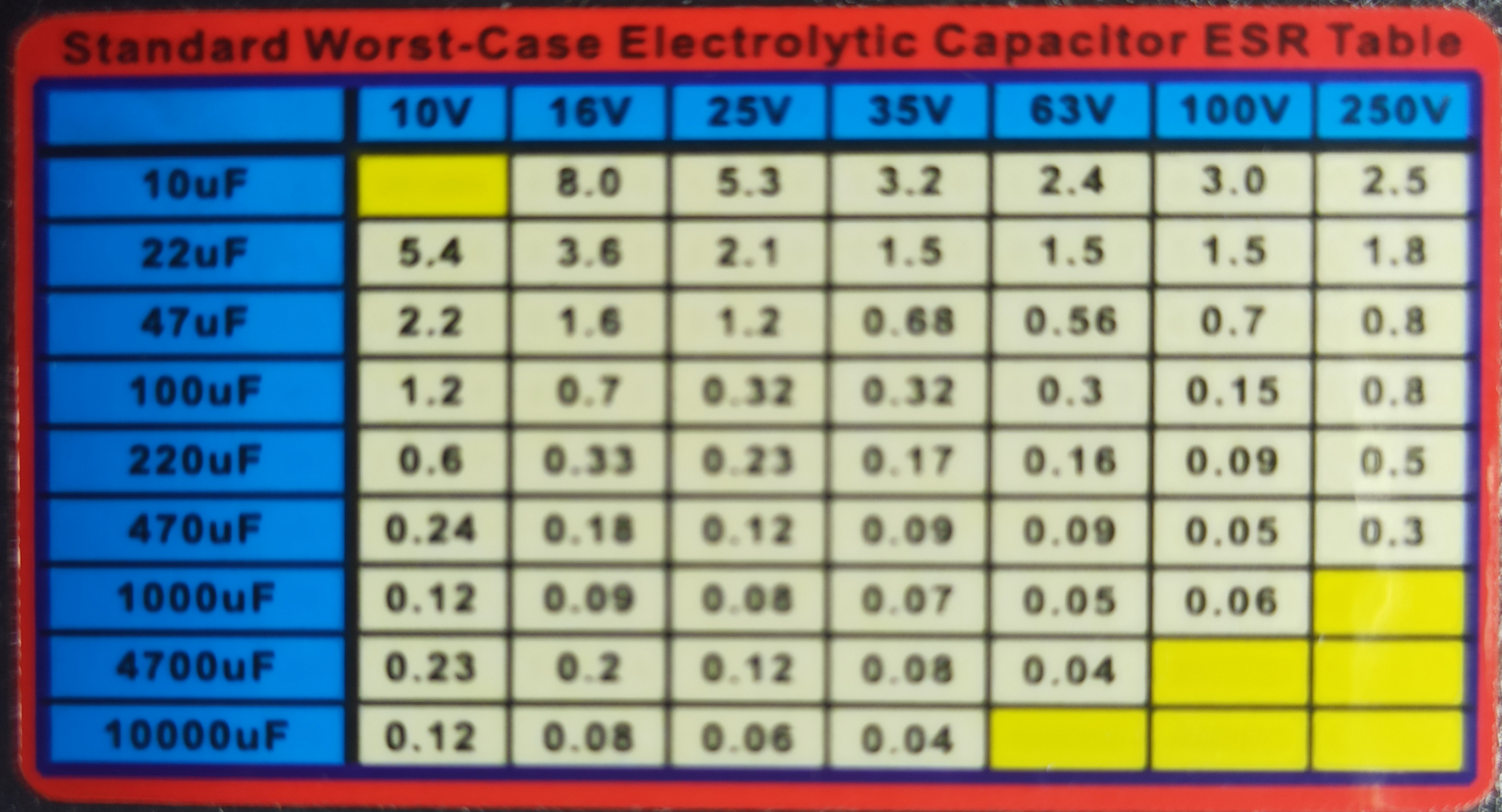

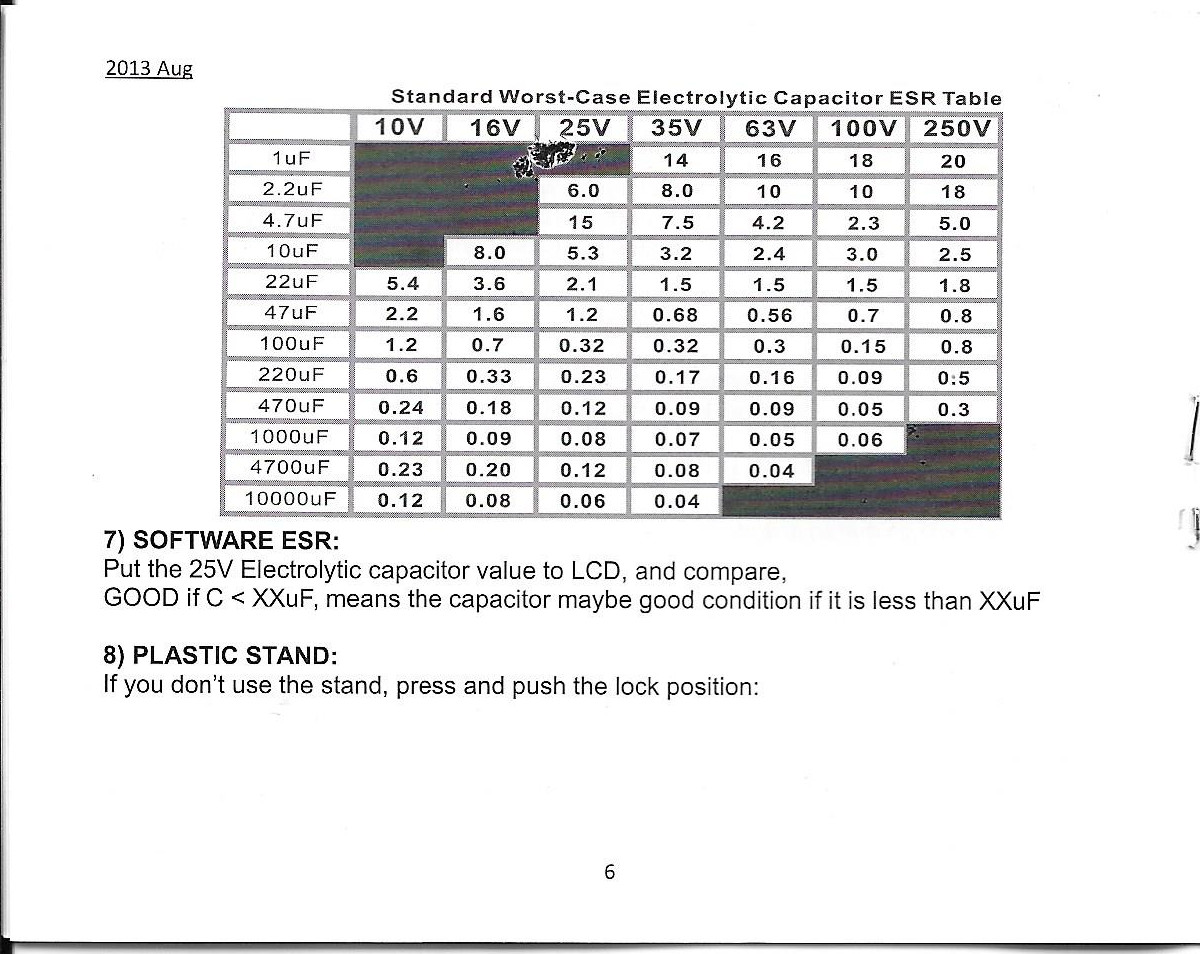

| Tabla de ESR estándar para condensadores electrolíticos en el peor de los casos | |||||||
| 10 V | 16 V | 25 V | 35 V | 63 V | 100 V | 250 V | |
| 1 uF | 14 | 16 | 18 | 20 | |||
| 2.2 uF | 6.0 | 8.0 | 10 | 10 | 18 | ||
| 4.7 uF | 15 | 7.5 | 4.2 | 2.3 | 5.0 | ||
| 10 uF | 8.0 | 5.3 | 3.2 | 2.4 | 3.0 | 2.5 | |
| 22 uF | 5.4 | 3.6 | 2.1 | 1.5 | 1.5 | 1.5 | 1.8 |
| 47 uF | 2.2 | 1.6 | 1.2 | 0.68 | 0.56 | 0.7 | 0.8 |
| 100 uF | 1.2 | 0.7 | 0.32 | 0.32 | 0.3 | 0.15 | 0.8 |
| 220 uF | 0.6 | 0.33 | 0.23 | 0.17 | 0.16 | 0.09 | 0.5 |
| 470 uF | 0.24 | 0.18 | 0.12 | 0.09 | 0.09 | 0.05 | 0.3 |
| 1000 uF | 0.12 | 0.09 | 0.08 | 0.07 | 0.05 | 0.06 | |
| 4700 uF | 0.23 | 0.2 | 0.12 | 0.08 | 0.04 | ||
| 10000 uF | 0.12 | 0.08 | 0.06 | 0.04 | |||

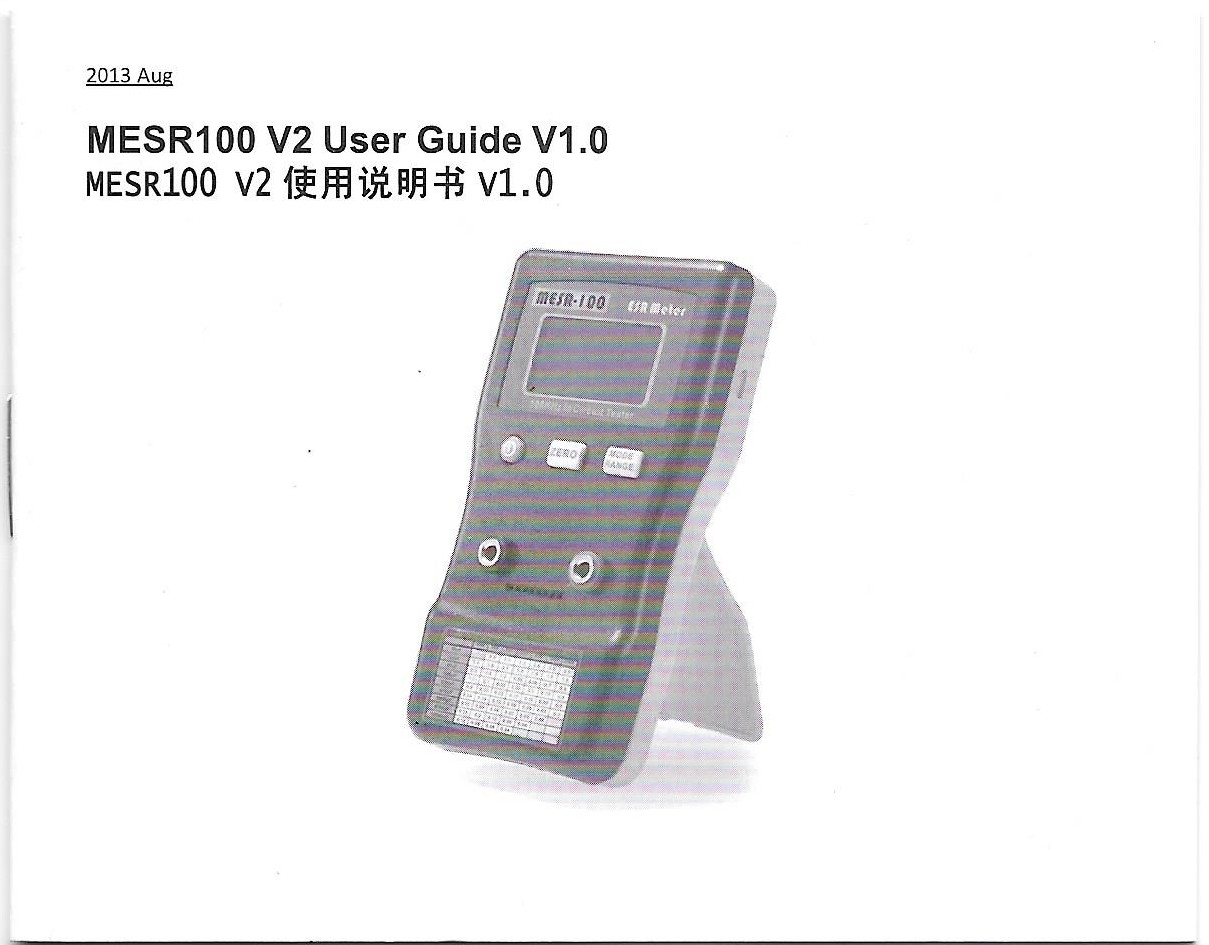

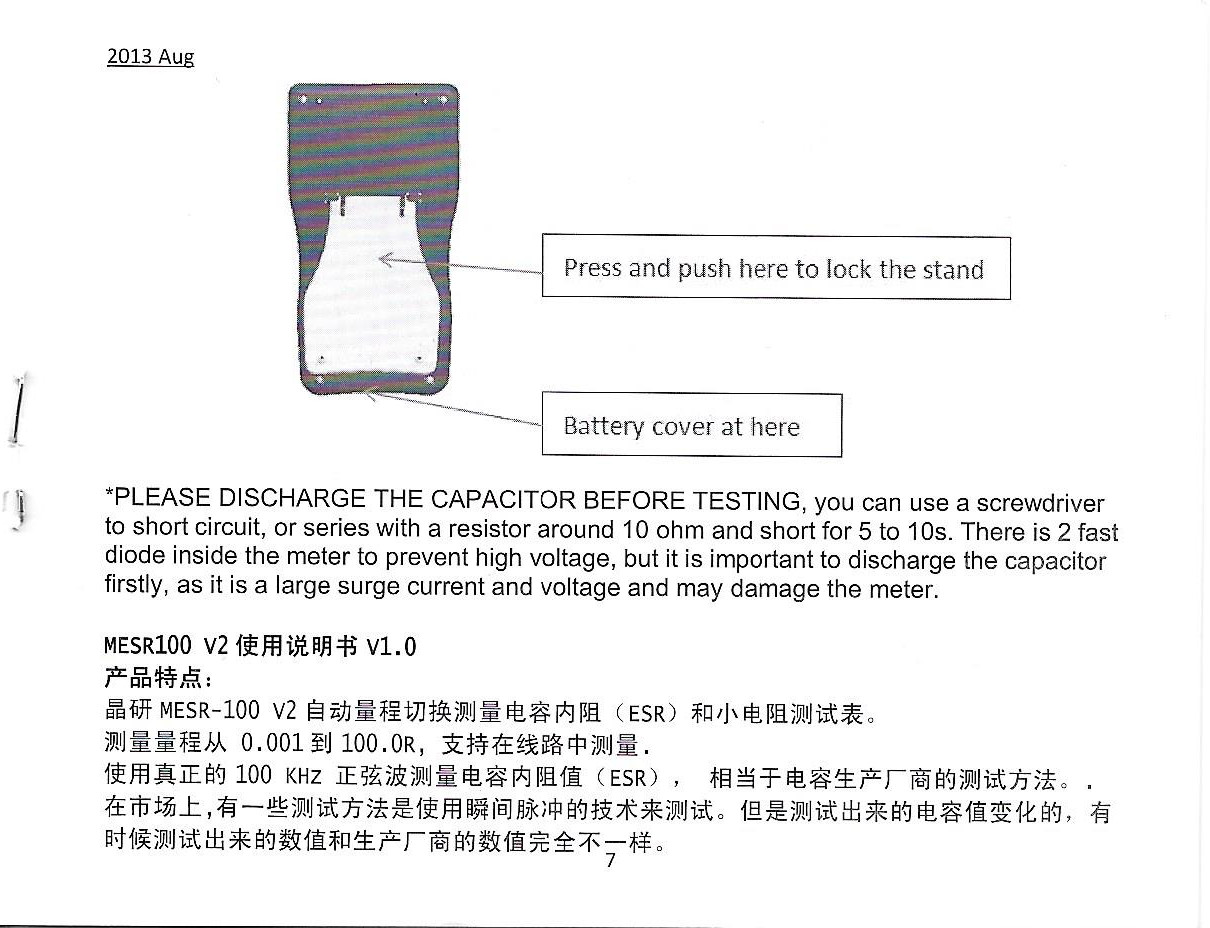

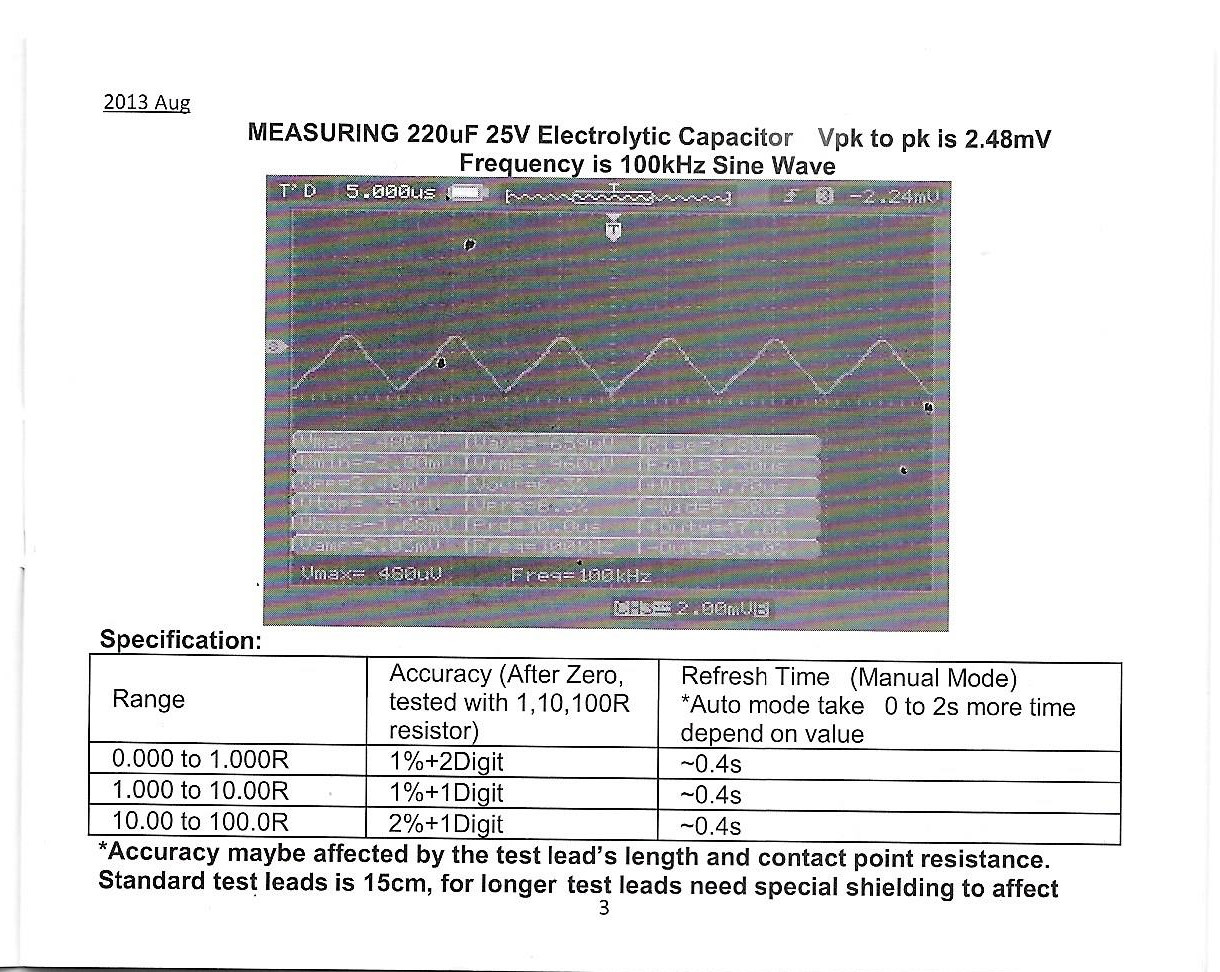

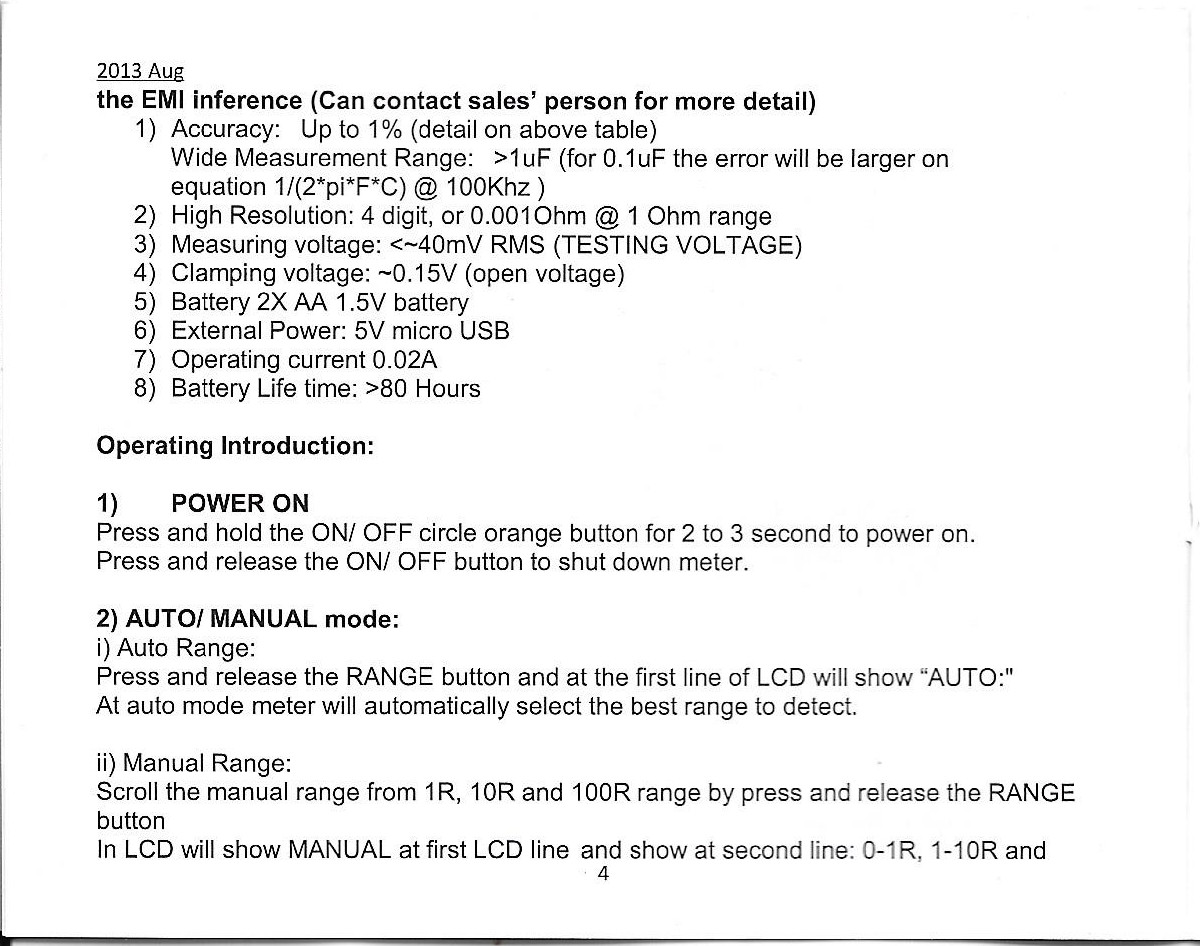

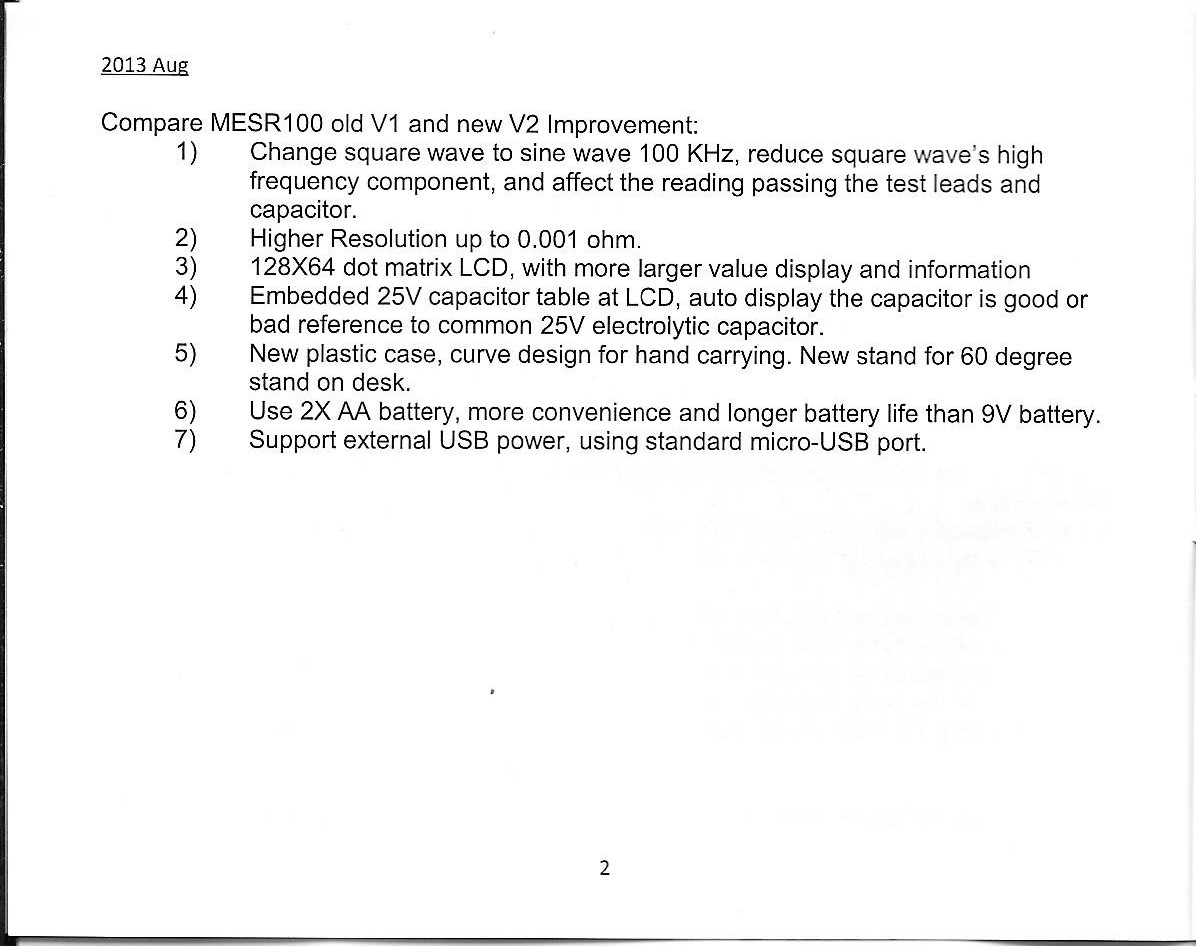

Manual del MERS-100
